تفاوت پولیفت با جرثقیل های دستی و برقی



به گزارش عرصه 3 "اودات لیفتینگ بار در شکل های مختلفیتولید می شوند که هر چند در بسیاری از موارد قابلیت جایگزینی یک ابزار با ابزار دیگر وجود دارد اما اغلب یکی از این ادوات برای کاربری مناسب تر هستند. بعنوان مثال قابلیت جایگزینی پولیفت ها که از ابزار آلات زنجیری در لیفتینگ بار هستند با تیفور که ابزاری اهرمی از نوع سیم بکسلی است وجود دارد اما اغلب از پولیفت ها برای نگهداری بار در شرایط و یا نگهداری دکل ها تحت زاویه ای خاص استفاده می شود در حالی که از تیفور ها برای کشیدن بار بر روی سطوح استفاده می شود. عوامل متعددی در انتخاب نوع ادوات و ابزار آلات لیفتینگ بار تاثیر دارند که برخی از آنها به قرار زیر هستند.

• فضا و شرایط محیطی : در فضاهای باز و بسته، در فضاهای تنگ و گشاد در ارتفاعات کم و زیاد که همگی مربوط به فشا و شرایط هستند از ادوات و ابزار آلات لیفتینگ مختلفی استفاده می شود. بعنوان مثال در فضاهای انبار و سوله که قفسه بندی وجود دارد استفاده از جک پالت ها و یا لیفتراک ها ایده آل می باشد حال آنکه در جابجایی بار ها در محیط های کارگاهی و کارخانه ای که ارتفاع لیفتینگ بین 3 الی 12 متر تغییر می کند استفاده از جرثقیل سقفی ایده آل می باشد. البته جرثقیل های سقفی نیاز به قلاب سقفی و یا ریل در صورت 4 کاره بودن دارند که یکی دیگر از شرایط انتخاب نوع ادوات لیفتینگ محسوب می شود.
• نیروی محرکه در دسترس: در برخی از شرایط دسترسی به منبع سوخت برای لیفتراک ها و یا در کاربری جرثقیل های سقفی دسترسی به الکتریسیته و سیم کشی میسر نمی باشد. در این شرایط بجای لیفتراک از جک پالت ها و بجای جرثقیل های سقفی از جرثقیل های دستی استفاده می شود که از نوع زنجیری تولید می شوند. جرثقیل های زنجیری، پولیفت ها و تیفور ها از جمله ادوات لیفتینگ بار هستند که بصورت دستی عمل می کنند. قابلیت لیفتینگ بار تا 25 تن نیز برای جرثقیل های دستی زنجیری وجود دارد.
• متریال بکار رفته در تولید بار: بسته به اینکه جنس بار فلزی باشد یا غیر فلزی از ادوات مختلفی استفاده می شود. بدین گونه که از مگنت های صنعتی برای لیفتینگ بار های فلزی با قابلیت مگنت شو و از دیگر ابزار آلات مانند وینچ ها و جرثقیل ها برای لیفتینگ بار های غیر مغناطیس استفاده می شود. قابلیت لیفتینگ مگنت ها بر خلاف دیگر ادوات لیفتینگ که ثابت است وابستگی شدیدی به شکل هندسی و کیفیت سطح بار دارد بگونه ای که دارای حداکثر توانایی در لیفتینگ بار های فلزی با قابلیت بالای مغناطیس شوندگی با سطحی تخت و ضخامت بالا دارند و این قابلیت با ایجاد انحنای سطحی به شدت افت می کند.
• حداکثر ارتفاع لیفتینگ بار: یکی دیگر از عوامل تاثیر گذار بر ابزار آلات لیفتینگ است. در لیفتینگ بار های کم در ارتفاعات بسیار زیاد در صورتیکه تکیه گاهی در آن ارتفاع باشد از وینچ ها و بالابر ها استفاده می شود حال آنکه در انتقال بار های سنگین در ارتفاعات بلند بدون تکیه گاه تنها از تاور کرین ها استفاده می شود.

تفاوت پولیفت با جرثقیل دستی

هم پولیفت و هم جرثقیل دستی ابزار آلاتی هستند که بصورت منوال بدون انرژی الکتریسیته عمل می کنند و مکانیزمی شبیه به هم نیز دارند و هر دو از نوع اتصال زنجیری بوده و از زنجیر بار گرید G80 در اتصال به بار استفاده می کنند و در بالا نیاز به یک قلاب تکیه گاهی دارند. اما با وجود شباهت های گسترده این دو ابزار صنعتی لیفتینگ بار پولیفت ها بصورت اهرمی عمل می کنند که با حرکت اهرمی یک دست به افزایش و یا کاهش طول اتصال می پردازند و اغلب از آنها برای نگهداشتن دکل ها در ی زاویه و موقعیت مشخص استفاده می شود و تنها در اتصال از یک عدد زنجیر فولادی استفاده می کنند. این در حالی است که جرثقیل های دستی دارای دو زنجیر یکی زنجیر بار فولادی متصل به بار و دیگری زنجیر دستی گرید پایین گالوانیزه هستند که در واقع گردش همین زنجیر توسط کاربر است که به افزایش و کاهش طول اتصال می انجامد."

مقایسه جرثقیل سقفی تک فاز و سه فاز

جرثقیل های سقفی یک راهکار بسیار ایده آل برای لیفتینگ بار محسوب می شوند. جرثقیل های سقفی در تناژ کاری مختلف از ۲۰۰ کیلوگرم تا ۳۵ تن تولید می شوند و در انواع مختلفی قابل دسته بندی هستند. جرثقیل سقفی برای لیفتینگ بار نیاز به یک تکیه گاه سقفی قدرتمند که مطابق با ظرفیت لیفتینگ جرثقیل مشخص می شوند می باشد. برخی از جرثقیل ها از طریق قلاب به تکیه گاه سقفی اتصال پیدا می کنند که تنها قابلیت لیفتینگ عمودی بار را دارند و به جرثقیل های دو کاره شناخته می شوند. برخی دیگر از جرثقیل های سقفی دارای یک کالسکه یا ترولی هستند که بر روی ریل های سقفی حرکت می کند و به جرثقیل های چهار کاره شناخته می شوند. جرثقیل های سقفی از نظر نیروی محرک در دو دسته اصلی قابل دسته بندی هستند.

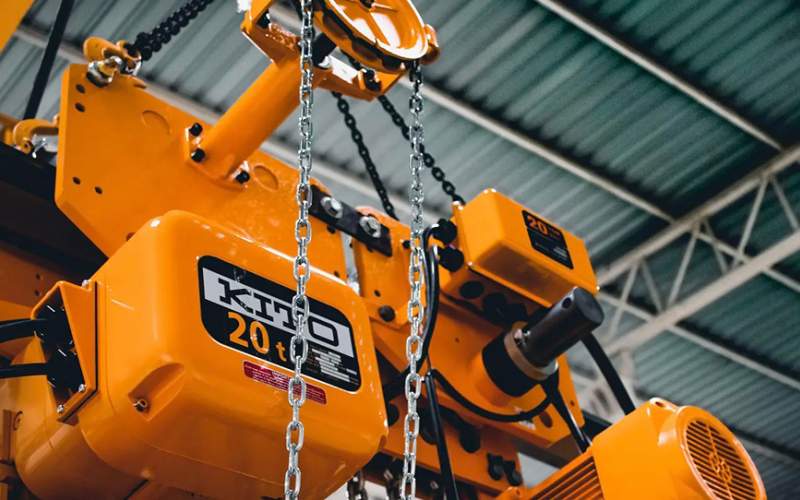

• جرثقیل سقفی برقی Electric hoist: این سری از جرثقیل های سقفی هم بصورت زنجیری و هم بصورت سیم بکسلی مورد استفاده قرار می گیرند. نیروی محرکه جرثقیل های برقی برای به حرکت در آوردن یک الکتروموتور یا موتور الکتریکی متصل به گیربکس جرثقیل مورد استفاده قرار می گیرد. جرثقیل تک فاز با اتصال به برق شهری عمل می کند حال آنکه جرثقیل های سه فاز که دارای قابلیت لیفتینگ بالاتری هستند نیاز به برق صنعتی دارند. جرثقیل برقی سه فاز هم بصورت سیم بکسلی و زنجیری تولید می شود. جرثقیل برقی تک فاز بصورت زنجیری مورد استفاهد قرار می گیرد. نمونه های بالابر ها و وینچ های سیم بکسلی تک فاز نیز البته در بازار یافت می شوند.
• جرثقیل سقفی دستی Manual chain block: جرثقیل های سقفی دستی اغلب با قلاب سقفی و بصورت دو کاره مورد استفاده قرار می گیرند. جرثقیل های دستی از نوع زنجیری دارای یک زنجیر دستی هستند که گردش این زنجیر توسط نیروی کار به لیفتینگ بار می انجامد. البته نمونه هایی خاص از بالابر های زنجیری که تحت نام پولیفت یا جک زنجیری شناخته می شوند دارای یک اهرم دستی بوده و تا ظرفیت باری ۶ تن نیز مورد استفاده قرار می گیرند. البته نمونه هایی از جرثقیل های دستی سیم بکسلی نیز وجود دارد که تحت نام تیفور با یک اهرم بصورت رفت و برگشتی عمل می کند.

جرثقیل تک فاز کاتو KATO

در اغلب موارد به سبب دسترسی به برق صنعتی در محیط های کارگاهی از جرثقیل های سه فاز برقی استفاده می شود. در حالی که جرثقیل های سه فاز سقفی از نوع زنجیری تا تناژ ۱۰ تن مورد استفاده قرار می گیرند جرثقیل های سقفی زنجیری تک فاز تا ظرفیت باری ۵ تن تولید می شوند. این جرثقیل ها که بصورت اتصال به پریز و برق خانگی نیز عمل می کنند دارای یک موتور الکتریکی که در تناژ برابر با نمونه های سه فاز سایز بزرگتری دارد استفاده می کنند. سایز بزرگتر الکتروموتور اتصالی به جرثقیل تک فاز برای داشتن سیم پیچ بیشتر و جبران ولتاژ پایین تر طراحی شده است.

جرثقیل سقفی برقی تک فاز با برند KATO محصول کشور چین می باشد که دارای زنجیری برای لیفتینگ بار به میزان 6 متر طراحی شده است. جرثقیل تک فاز کاتو در تناژ 1 الی 5 تن تولید می شود. زنجیر فولادی اتصال بار این جرثقیل تک فاز در سایز های 8 میلیمتر بصورت تک لا برای ظرفیت 1 تن الی سایز 10 میلیمتر دو لایه برای ظرفیت 10 تن مورد استفاده قرار می گیرد. سرعت لیفتینگ بار توسط جرثقیل تک فاز کاتو 1 الی 1.5 متر در دقیقه بر حسب تناژ بوده و از زنجیر فولادی در گرید G80 در اتصالات خود استفاده می کند.

علاوه بر قابلیت عملکرد با برق خانگی اتصال و عملکرد جرثقیل تک فاز به برق ژنراتور نیز از دیگر مزایای کاربری این ابزار لیفتینگ بار محسوب می شود. با وجود مزایای زیادی که در کاربری این جرثقیل تک فاز بیان شد استفاده از قلاب سقفی و کاربری بصورت دو کاره و صدای بیشتری که نسبت به جرثقیل های سه فاز دارد از معایب این ماشین آلات صنعتی است. در واقع از آنجا که گیربکس جرثقیل برقی تک فاز بصورت خشک کار می کند نسبت به جرثقیل های سه فاز که گیربکس آنها در روغن کار می کند صدای بیشتری تولید می کنند.

مقایسه جرثقیل سقفی با مگنت

مگنت صنعتی یکی دیگر از انواع ابزار آلات لیفتینگ بار می باشد که تنها برای لیفتینگ اجسام از جنس فلزی مگنت شو مورد استفاده قرار می گیرد. مگنت ها در تناژ مختلف از ۱۰۰ کیلوگرم الی ۱۰ تن و حتی برای کاربری های ساحلی در بار انداز ها تا ۲۰ تن نیز مورد استفاده قرار می گیرند. مگنت صنعتی با یک اهرم دستی عمل می کند که با گردش این اهرم قطب آهنرباهای داخلی بلوک مگنت به تقویت هم می پردازند حال آنکه با گردش در جهت عکس قطب ها همدیگر را خنثی می کنند. مگنت صنعتی ابزاری دائمی برای لیفتینگ فلز بوده و برای لیفتینگ نیاز به یک اتصال قدرتمند تکیه گاهی در سقف درست مانند جرثقیل های سقفی دارد.

از مزایای مگنت صنعتی به جرثقیل سقفی عدم نیاز به اتصالاتی چون قلاب و شگل، اتصال سریع به سطح و عدم نیاز به نیروی کاری زیاد در اتصال است. در کنار مزایای متعددی که کاربری با مگنت ها نسبت به جرثقیل ها دارد محدودیت کاربری تنها با فلز های مگنت شو و تغییر ظرفیت لیفتینگ مگنت بر حسب کیفیت سطح از معایب این ابزار لیفتینگ بار است. به بیان ساده تر حداکثر ظرفیت لیفتینگ مگنت در اتصال با ورق های آهنی با سطح کاملا مسطح و براق و در ضخامت بالای ۴۰ میلیمتر خاصل می شود. کاهش ضخامت ورق و یا وجود قوس های سطحی در اتصال مگنت به شدت سبب کاهش ظرفیت لیفتینگ بار توسط این ابزار لیفتینگ می شود.



منبع: وبسایت تحلیلی همیار سوشال

تفاوت جرثقیل و پولیفت

جرثقیل های برقی برای داشتن انتقال حرکت بار در راستای افقی یعنب بصورت 4 کاره دارای یک ترولی سقفی می باشند. این ترولی اغلب از نوع برقی می باشد و دارای یک کنترل حرکت بر روی دسته کنترل اصلی جرثقیل برقی می باشد. از نظر تناژ ترولی می بایست دارای قابلیت تناژ کاملا برابر با جرثقیل برقی بوده و از نظر امنیتی به هیچ عنوان مجاز به استفاده از یک ترولی با ظرفیت اسمی کمتر از جرثقیل برقی نیستیم. شکل های مختلفی از ترولی های سقفی وجود دارند که اغلب در مورد جرثقیل های دستی از اشکال متنوع آن استفاده شده و در مورد جرثقیل برقی بصورت یک کالسکه چهار چرخ متصل به یه موتور به حرکت در آورنده الکتریکی می باشد که در نقطه اتصال بر روی ریل ها از لاستیک فشرده برای کاهش صدای حرکت استفاده شده است.



پولیفت زنجیری ابزاری دستی بوده که اغلب از ان برای نگهداشتن بار و ستون در موقعیتی مشخص و یا برای نزدیک کردن و بسته بندی قطعات فولادی استفاده می شود. پولیفت زنجیری هم بصورت ویتال VITAL اصلی و هم بصورت طرح چینی در تناژ 0.8 الی 6.3 تن در بازار موجود می باشد. اجزای اصلی پولیفت زنجیری شامل بدنه و دسته متصل به آن، قلاب هوک برای اتصال پولیفت به بار و یک زنجیر فولادی که اغلب از گرید G80 تولید شده است می باشد. در کاربری پولیفت از یک دست اغلب برای گردش اهرم اصلی و از دست دیگر اپراتور برای هدایت زنجیر و بار و یا برای ایجاد اتصال استفاده می کند. پولیفت ها برای اتصال و قابلیت اعمال نیرو نیاز به یک سطح تکیه گاهی برای اتصال دارند..

مزیت مگنت ها به دیگر ادوات لیفتینگ بار

مگنت صنعتی

مگنت ها نوعی از ادوات لیفتینگ بار می باشند که تنها برای لیفتینگ اجزا و قطعات فولادی و یا فلزی مگنت شو مورد استفاده قرار می گیرند. مگنت ها ابزار آلاتی دستی بوده و اتصال و جدا سازی آنها به قطعات تنها با حرکت دورانی یک اهرم میسر می شود. مگنت ها در تناژ مختلف از 100 کیلوگرم تا 30 تن نیز تولید می شوند که در سایز های بزرگتر برای بارگیری در پورت ها و بنادر نیز مورد استفاده قرار می گیرند. ظرفیت اسمی تعریف شده برای لیفتینگ بار توسط مگنت می تواند با تغییراتی عمده بر حسب کیفیت سطح و خاصیت مغناطیس شو فلز دستخوش تغییراتی شود. هر چه فلز قابلیت مگنت شو بالاتری داشته باشد و البته ضخامت بیشتری داشته و سطحی مسطح تر داشته باشد قابلیت عملکرد مگنت صنعتی افزایش پیدا می کند.

مقایسه مگنت با دیگر ادوات لیفتینگ بار

سرعت بالای اتصال و عدم نیاز به ادواتی مانند قلاب و شگل در اتصال از مزایای اصلی لیفتینگ بار توسط مگنت ها محسوب می شود. در عوض بر خلاف لیفتینگ توسط انواع اسلینگ های زنجیری و سیم بکسلی که از ادواتی مانند جرثقیل برقی، دستی، وینچ و غیر استفاده می کنند ظرفیت وزنی چندان مشخصی برای لیفتینگ بار توسط مگنت وجود نداشته و تا اندازه بسیار زیادی تابع کیفیت و ضخامت سطح می باشد.

پولیفت های زنجیری چگونه کار می کنند؟

پولیفت زنجیری

پولیفت 0.8 تن ویتال VITAL 0.8 Ton Level Hoist که هر چند با قابلیت اسمی 0.8 تن در حالت آویز معرفی شده است اما با توجه به اینکه در اغلب کاربری ها یک تکیه گاه برای اجسام متصل شده به زنجیر پولیفت  مورد استفاده قرار می گیرد در واقع قابلیت بالاتری برای لیفتینگ دارد. علاوه بر این در صورتیکه پولیفت 0.8 تن ویتال VITAL از نوع اصلی ژاپنی باشد در مرحله آزمایش و قبل از عرضه به بازار با ضریب امنیتی 5:2 تست شده و در واقع با باری 2.5 برابر توان اسمی مورد تست قرار می گیرد. از آنجایی که اغلب پولیفت ها با نام ویتال در بازار نمونه طرح چینی هستند که البته قابلیت های مناسبی نیز با در نظر داشتن قیمت بسیار پایین دارند توان اسمی با قابلیت های آنها برابر بوده و برای بار های کمتر از 800 کیلوگرم می بایست از این پولیفت دستی زنجیری استفاده نمود. تکین بکسل وارد کننده و عرضه کننده انواع پولیفت دستی زنجیری در ایران می باشد.

مقایسه قابلیت های جرثقیل برقی و دستی

جرثقیل های زنجیری در بازار هم از نوع جرثقیل برقی و هم از نوع جرثقیل دستی بکار گرفته می شوند و هر یک دارای مشخصات مکانیکی و کاربری ویژه ای هستند. جرثقیل برقی از نوع زنجیری اغلب بصورت 4 کاره مورد استفاده قرار می گیرد بدین معنا که به انتقال بار در 4 جهت یعنی لیفتینگ بالا و پایین و در راستای افق می پردازد. جرثقیل دستی اغلب بصورت 2 کاره برای لیفتینگ بکار گرفته می شود اما جرثقیل دستی 4 کاره دارای ترولی سقفی نیز در صنایع بکار گرفته می شوند. کاربری جرثقیل برقی و دستی هر چند مکانیزم کاری مشابهی دارند اما به سبب تفاوت سرعت و قابلیت ها تا اندازه ای متفاوت می باشد.

شرایط کاربری جرثقیل دستی و برقی

در صنایع اغلب در شرایطی که دسترسی به الکتریسیته برای به حرکت در آوردن موتور الکتریکی جرثقیل برقی وجود ندارد و برای کارگاه های کوچک از جرثقیل دستی استفاده می کنند. در داخل ساختمان جرثقیل دستی نیز مانند جرثقیل برقی از 2 عدد زنجیر یکی زنجیر دستی و دیگری زنجیر برقی استفاده می شو.د. در تناژ لیفتینگ بالا سرعت عمل جرثقیل دستی بسیار پایین می باشد و از این رو اغلب برای لیفتینگ بار کمتر از 10 تن از جرثقیل زنجیری دستی استفاده می شود.

اتصالات جرثقیل دستی کدامند؟

جرثقیل های دستی برای داشتن حداکثر بهره وری دارای اتصالات گوناگونی هستند. از این اتصالات می توان به انواع ترولی که برای تبدیل جرثقیل دستی 2 کاره به 4 کاره مورد استفاده قرار می گیرد نام برد. در لیفتینگ انواع ورق های فولادی و مسی از ورق گیر ها در اتصاالات جرثقیل دستی استفاده می شود که دارای شکل های گوناگونی هستند. همچنین با توجه به شکل بشکه ها و لبه هایی که در طراحی و تولید برای آنها تعبیه می شود بشکه گیر ها از دیگر اتصاالت جرثقیل دستی هستند که دارای کاربری عمده ای در لیفتینگ با جرثقیل دستی هستند. مواردی از انواع اتصالات دیگر نیز بر حسب نوع صنایع برای جرثقیل دستی بکار گرفته می شوند.

جرثقیل دستی چیست

جرثقیل دستی یکی از ابزار های کارگاهی برای لیفتینگ بار می باشد که معمولا بصورت دو کاره یعنی تنها با قابلیت لیفتینگ بار در جهت عمودی تولید میشود. گاهی برخی تولید کنندگان جرثقیل دستی ابزار های اتصال بر روی ریل های سقفی مانند ترولی را نیز برای تبدیل جرثقیل دستی 2 کاره به 4 کاره ساتفاده می شود . جرثقیل دستی دارای قیمت بسیار پایین تری نسبت به جرثقیل برقی می باشد چرا که دارای سیستم گیربکس و الکتروموتور برای تبدیل قدرت نمی باشد. جرثقیل دستی بیشتر کاربری کارگاهی و بالاخص در شرایطی که دسترسی به الکتریسیته وجود ندارد می باشد. جرثقیل دستی دارای یک بلوک می باشد که در بر گیرنده دو چرخدنده با قطر های کاملا متفاوت می باشد که به انتقال سرعت بر روی چرخدنده بزرگ به قدرت بر روی چرخدنده کوچک می پردازد.

جرثقیل برقی

جرثقیل برقی یکی از کارامد ترین ابزار های صنعتی برای اهداف لیفتینگ و جابجایی بارهای سنگین در محیط های کارگاهی و کارخانه ای می باشد. جرثقیل های برقی موجود در بازر معمولا سه فاز هستند و بصورت تک سرعته و دو سرعته عرضه میشوند. ویکی لیفت وارد کننده انواع جرثقیل های برقی در تناژ مختلف از 0.5 تن الی 50 تن می باشد. جرثقیل های برقی در دو دسته اصلی سیم بکسل و جرثقیل برقی زنجیری و با برند های مختلفی تولید و وارد ایران میشوند. جرثقیل برقی زنجیری بسته به تعداد جهت حرکتی که دارند نیاز به متعلقات متفاوتی دارند. جرثقیل برقی دو کاره تنها نیاز به یک قلاب در بالا برای اتصال به سقف دارد. جرثقیل برقی زنجیری 4 کاره نیاز به ترولی برای حرکت بر روی ریل دارد که ترولی آن نیز معمولا با تناژ برابر با خود جرثقیل برقی و حتی یک پله بالاتر مورد استفاده قرار می گیرد. به عنوان مثال برای اتصال جرثقیل برقی 1.5 تن 4 کاره از ترولی 1.5 تن و یا حتی 2 تن استفاده میشود و تناژ ترولی به هیچ وجه نمی بایست از تناژ جرثقیل برقی کمتر باشد. جرثقیل برقی 6 کاره در واقع جرثقیل برقی 4 کاره همراه با ترولی است که بر روی ریل متحرک که خود بصورت دورانی و یا در یک جهت عمود بر جهت حرکت ترولی جرثقیل برقی بر روی ریل حرکت می کند. جرثقیل برقی کیتو در اشکال بسیار متفاوتی برای شرایط کاری مختلف و در ظرفیت های مختلفی از نوع زنجیری تولید می شود. جرثقیل برقی زنجیری کیتو در دو سری ER , ER2 که هم بصورت دو کاره و هم بصورت چهار کاره تولید میشوند بیشترین کارایی و محبوبت را در دنیا دارا هستند که در ظرفیت های 0.5 الی 20 تن نیز تولید میشوند. علاوه بر ظرفیت و کاربری های مختلف جرثقیل برقی کیتو KITO برای شرایط کاری مختلف نیز دارای محصولات مختلفی می باشد.
